VÁCH NHÔM KÍNH LỚN HỆ SEMI- UNITIZED

Trong xu hướng kiến trúc đương đại, các tòa nhà cao tầng với lớp vỏ kính bao bọc đã trở thành biểu tượng của sự sang trọng và hiện đại. Để đáp ứng yêu cầu khắt khe về cả thẩm mỹ lẫn kỹ thuật, hệ mặt dựng Semi Unitized nổi lên như một giải pháp ưu việt, dung hòa hoàn hảo giữa tốc độ thi công của hệ Unitized và tính linh hoạt của hệ Stick. Với vai trò là đơn vị cung cấp giải pháp nhôm kính tổng thể, Queen Door cam kết mang đến những sản phẩm và dịch vụ đạt tiêu chuẩn cao nhất cho mọi công trình.

1. Hệ mặt dựng Semi Unitized là gì và cấu tạo chi tiết của hệ thống

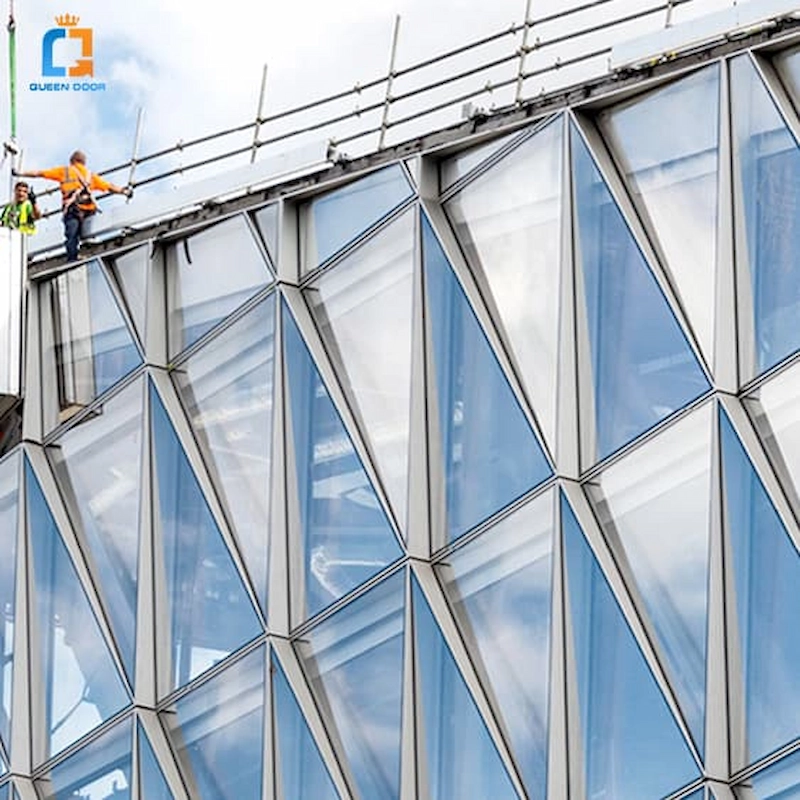

Hệ vách kính Semi-Unitized là gì và cấu tạo chi tiết của hệ thống

Trong các công trình mặt dựng, vách nhôm kính lớn, hệ mặt dựng Semi Unitized là giải pháp kết hợp giữa lắp ráp tại xưởng và thi công tại công trình, với cấu tạo gồm khung nhôm định hình, kính an toàn và phụ kiện liên kết, giúp đảm bảo độ kín khít, tính thẩm mỹ cao và tối ưu tiến độ thi công..

1.1. Khái niệm về hệ mặt dựng Semi Unitized (Hệ bán lắp ghép)

Hệ vách kính Semi-Unitized, hay còn gọi là hệ bán lắp ghép, là một hệ thống tường kính kết hợp các đặc tính của hai hệ thống phổ biến khác là Stick (lắp đặt từng chi tiết tại công trường) và Unitized (lắp đặt theo từng tấm module lớn). Cụ thể, các thanh nhôm chính (đố đứng) sẽ được lắp đặt trước vào kết cấu tòa nhà, sau đó các khung kính hoàn chỉnh (bao gồm kính và các thanh nhôm phụ) đã được gia công và lắp ráp tại nhà máy sẽ được vận chuyển đến công trường để ghép vào hệ đố đứng này.

1.2. Các thành phần cấu tạo cơ bản của hệ Semi Unitized

Một mặt dựng Semi-Unitized tiêu chuẩn bao gồm các thành phần chính sau:

• Khung nhôm profile: Thường là các hệ nhôm cao cấp (như nhôm 6063-T5/T6) có độ dày lớn, được thiết kế với các rãnh kỹ thuật phức tạp để đảm bảo khả năng chịu lực, thoát nước và liên kết.
• Kính: Tùy thuộc vào yêu cầu về cách âm, cách nhiệt và an toàn, các loại kính được sử dụng rất đa dạng như kính hộp (cách âm, cách nhiệt), kính dán an toàn nhiều lớp, kính cường lực hoặc kính phản quang, kính Low-E (kiểm soát năng lượng mặt trời).
• Hệ gioăng EPDM: Hệ thống gioăng cao su EPDM kép đóng vai trò cực kỳ quan trọng, được lắp đặt cả trên khung và trên các tấm panel, đảm bảo độ kín khít tuyệt đối, chống thấm nước và không khí xâm nhập.
• Phụ kiện liên kết: Bao gồm các loại bản mã (anchor), bulong, vít inox 304 chuyên dụng để liên kết khung nhôm vào kết cấu bê tông của tòa nhà, đảm bảo sự ổn định và an toàn vĩnh viễn.

1.3. Cơ chế lắp ghép và vận hành kỹ thuật

Cơ chế hoạt động của vách nhôm kính lớn hệ Semi- Unitized dựa trên nguyên tắc lắp ghép tuần tự. Sau khi các thanh đố đứng được định vị chính xác bằng máy trắc đạc laser, các tấm panel kính được sản xuất sẵn tại nhà máy sẽ được cẩu lên và lắp vào các rãnh chờ. Các mối nối được xử lý bằng keo silicone kết cấu chuyên dụng, tạo ra một bề mặt liên tục và kín khít.

Về mặt kỹ thuật, hệ thống này được thiết kế để chịu được tải trọng gió và sự chuyển vị của tòa nhà. Một nghiên cứu của Viện Công nghệ Massachusetts (MIT) về động lực học kết cấu đã chỉ ra rằng các hệ mặt dựng hiện đại phải có khả năng hấp thụ các chuyển vị giữa các tầng (inter-story drift) mà không làm hỏng kết cấu kính. Hệ vách kính Semi-Unitized giải quyết vấn đề này thông qua các liên kết trượt và khe co giãn được tính toán kỹ lưỡng, cho phép hệ thống "dịch chuyển" một cách an toàn cùng với tòa nhà.

Xem thêm: So sánh mặt dựng Unitized và Stick dùng cho nhà cao tầng

2. Những ưu điểm vượt trội của hệ mặt dựng Semi Unitized cho công trình hiện đại

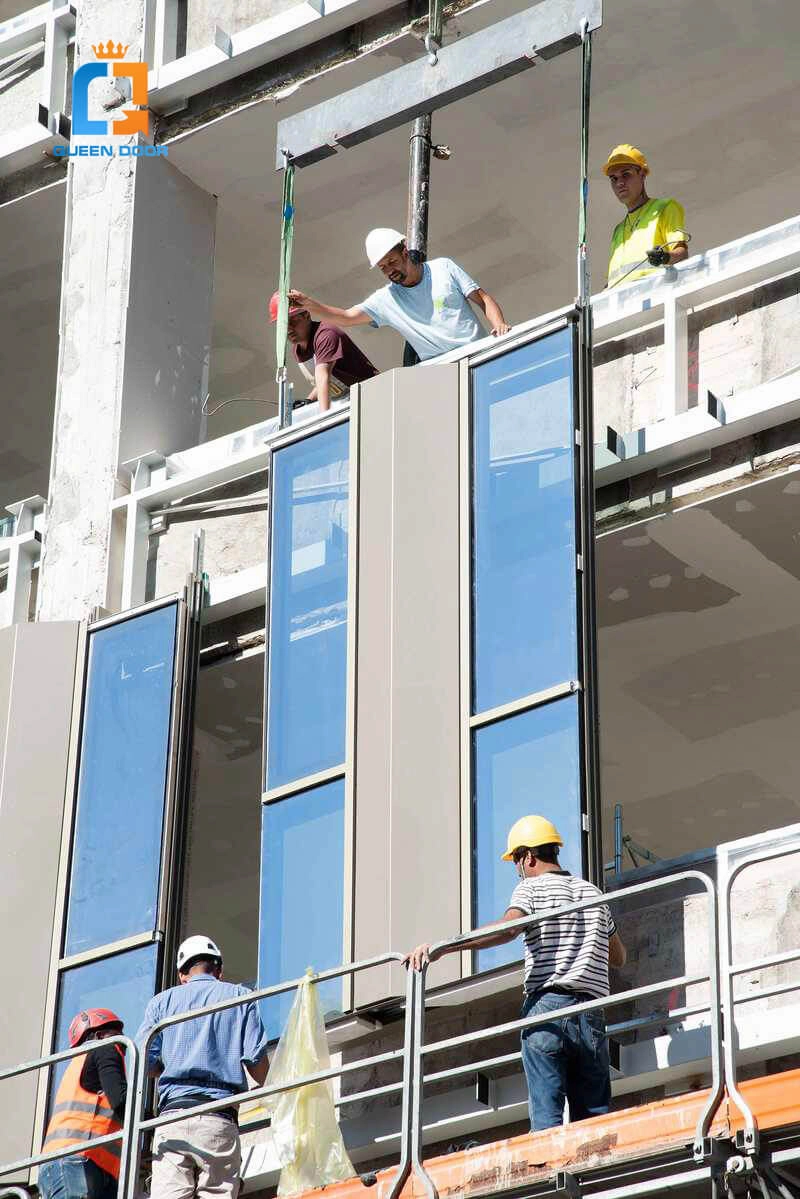

Những ưu điểm vượt trội của hệ mặt dựng Unitized cho công trình hiện đại

Việc lựa chọn hệ mặt dựng Semi Unitized không phải là ngẫu nhiên, mà dựa trên những lợi ích kỹ thuật và thẩm mỹ vượt trội mà nó mang lại, đặc biệt cho các công trình có yêu cầu cao.

• Độ chính xác cực cao: Do phần lớn các công đoạn gia công, lắp ráp khung kính được thực hiện trong môi trường nhà máy được kiểm soát nghiêm ngặt bằng máy móc CNC, độ chính xác của sản phẩm gần như tuyệt đối, giảm thiểu sai sót so với việc gia công hoàn toàn tại công trường.
• Khả năng chống thấm và cách âm, cách nhiệt hoàn hảo: Hệ thống gioăng EPDM kép kết hợp với các lớp keo silicone tạo thành nhiều lớp bảo vệ, ngăn nước và không khí xâm nhập. Thiết kế này tuân thủ nguyên lý "Rainscreen" (màn chắn mưa cân bằng áp suất), sử dụng chính áp lực gió để ngăn nước chảy ngược vào bên trong, một kỹ thuật đã được chứng minh hiệu quả qua các bài kiểm tra theo tiêu chuẩn AAMA 501 của Mỹ.
• Tính linh hoạt trong thi công: Đây là ưu điểm lớn nhất so với hệ Unitized. Hệ thống này đặc biệt phù hợp cho các tòa nhà có kiến trúc phức tạp, nhiều góc cạnh, bề mặt lồi lõm hoặc các khu vực khó tiếp cận bằng cẩu lớn. Ví dụ, với một công trình có phần đế uốn lượn và phần tháp thẳng đứng, mặt dựng Semi-Unitized cho phép xử lý phần đế phức tạp một cách linh hoạt trong khi vẫn đảm bảo tốc độ cho phần tháp.
• Đảm bảo an toàn tối đa: Kết cấu khung nhôm vững chắc cùng khả năng liên kết chặt chẽ vào sàn bê tông giúp hệ thống chịu được áp lực gió cực lớn, đáp ứng tiêu chuẩn an toàn cho các tòa nhà chọc trời. Các dự án lớn thường phải trải qua thử nghiệm hầm gió (wind tunnel testing) để mô phỏng tác động của bão, và kết cấu của vách nhôm kính lớn hệ Semi- Unitized luôn được thiết kế để vượt qua các bài kiểm tra khắc nghiệt này.
• Tính thẩm mỹ sang trọng: Hệ thống mang lại vẻ đẹp hiện đại, tinh tế, tạo ra một lớp vỏ kính liền mạch, giúp tối đa hóa tầm nhìn từ bên trong và nâng tầm giá trị kiến trúc của công trình.

3. Các loại hệ mặt dựng Semi Unitized phổ biến được cung cấp tại Queen Door

Tại Queen Door, chúng tôi cung cấp các biến thể của mặt dựng Semi-Unitized để đáp ứng đa dạng yêu cầu kiến trúc và ngân sách của bạn.

3.1. Hệ mặt dựng Semi Unitized lộ đố (lộ thanh nẹp)

Đây là thiết kế phổ biến, với các thanh nẹp nhôm ngang và dọc hiện rõ trên bề mặt kính. Kiểu dáng này tạo ra các đường kẻ kiến trúc mạnh mẽ, mang lại cảm giác vững chãi, khỏe khoắn cho mặt tiền công trình, thường được ưa chuộng cho các tòa nhà văn phòng, trung tâm thương mại.

3.2. Hệ mặt dựng Semi Unitized giấu đố (không lộ thanh nẹp)

Với hệ giấu đố, các thanh nhôm chịu lực được ẩn hoàn toàn vào bên trong. Nhìn từ bên ngoài, công trình là một bề mặt kính phẳng, đồng nhất, chỉ được ngăn cách bởi các đường keo silicone rất nhỏ. Giải pháp này mang đến vẻ đẹp tinh tế, tối giản và sang trọng bậc nhất, phù hợp với các khách sạn 5 sao, showroom cao cấp hay các trụ sở tập đoàn lớn.

3.3. Hệ mặt dựng Semi Unitized kết hợp nan nhôm trang trí

Để tăng tính độc đáo và công năng, hệ mặt dựng có thể được tùy biến bằng cách kết hợp thêm các lam chắn nắng hoặc nan nhôm trang trí. Các nan nhôm này không chỉ tạo điểm nhấn kiến trúc khác biệt mà còn giúp giảm bức xạ nhiệt từ ánh nắng mặt trời, góp phần tiết kiệm năng lượng cho hệ thống điều hòa. Một ví dụ điển hình là giải pháp vách nhôm kính lớn hệ Semi- Unitized Queen Door SU-11, được thiết kế để tích hợp linh hoạt các hệ lam nhôm theo yêu cầu riêng của từng dự án.

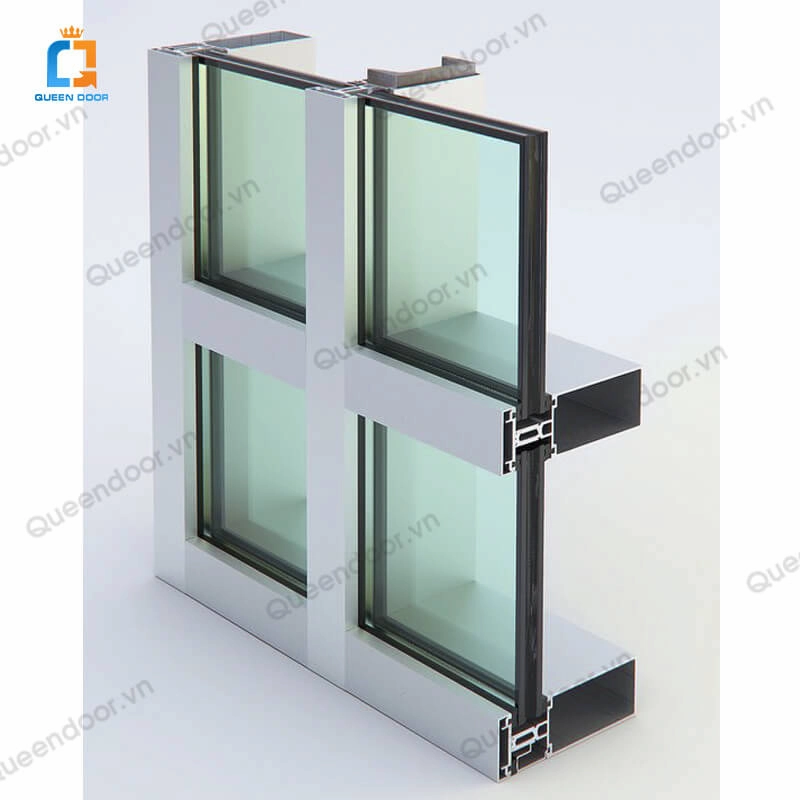

Vách nhôm kính lớn hệ Semi- Unitized Queen Door SU-11

4. Báo giá hệ mặt dựng Semi Unitized tại Queen Door chi tiết

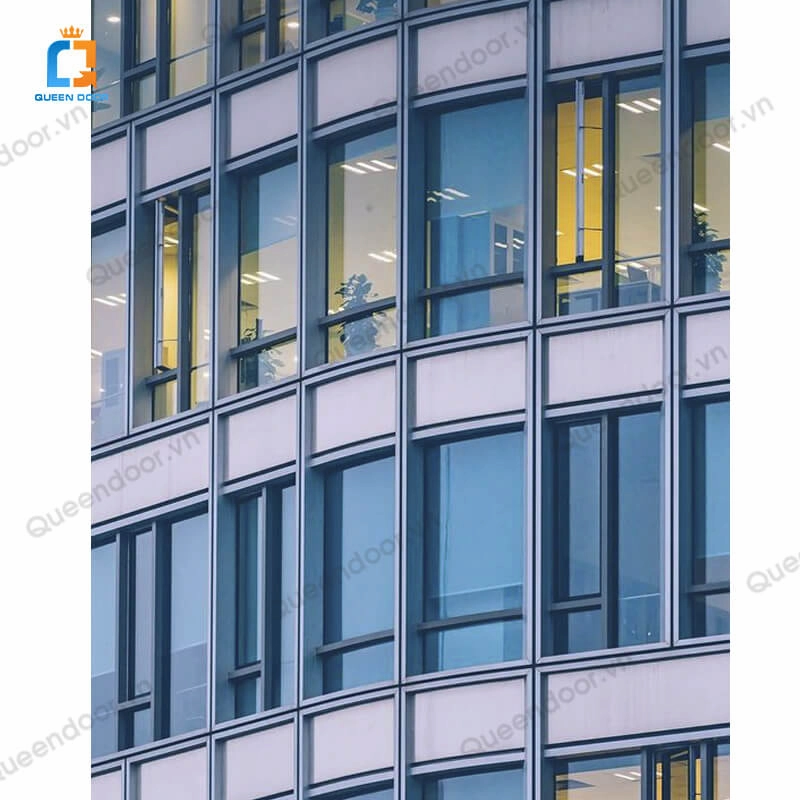

Báo giá mặt dựng Semi Unitized tại Queen Door chi tiết

Chi phí đầu tư cho một hệ mặt dựng Semi Unitized phụ thuộc vào nhiều yếu tố kỹ thuật và quy mô cụ thể của dự án. Queen Door luôn minh bạch các yếu tố này để bạn có thể đưa ra quyết định đầu tư hiệu quả.

4.1. Các yếu tố quyết định đến chi phí thi công mặt dựng

• Chủng loại và thương hiệu nhôm: Các thương hiệu nhôm nhập khẩu từ châu Âu (Schuco, Technal) sẽ có chi phí cao hơn các thương hiệu trong nước hoặc khu vực (Xingfa, PMI), cùng với đó là độ dày và độ phức tạp của thanh profile.
• Loại kính sử dụng: Kính hộp cách nhiệt có phủ Low-E, kính dán an toàn nhiều lớp, hoặc kính phản quang có màu sắc đặc biệt sẽ có đơn giá cao hơn kính cường lực thông thường.
• Độ phức tạp của thiết kế: Các công trình có nhiều góc cạnh, bề mặt cong, hoặc yêu cầu kỹ thuật đặc biệt sẽ đòi hỏi chi phí thiết kế và thi công cao hơn.
• Quy mô diện tích và điều kiện thi công: Diện tích càng lớn thì đơn giá trên mỗi m² càng tối ưu. Tuy nhiên, nếu điều kiện thi công khó khăn (ví dụ: trong khu đô thị đông đúc, hạn chế về thời gian), chi phí có thể tăng lên.

4.2. Quy trình tiếp nhận thông tin và báo giá tại Queen Door

1. Tiếp nhận yêu cầu & Khảo sát: Đội ngũ kỹ sư của Queen Door sẽ tiếp nhận bản vẽ và thông tin sơ bộ, sau đó tiến hành khảo sát thực tế tại công trường.
2. Bóc tách kỹ thuật & Lên phương án: Chúng tôi sẽ bóc tách chi tiết bản vẽ, phân tích các yêu cầu kỹ thuật và đề xuất phương án vật liệu, giải pháp thi công tối ưu nhất về cả chi phí và chất lượng.
3. Gửi báo giá chi tiết: Bảng báo giá chi tiết từng hạng mục vật tư, nhân công và tiến độ sẽ được gửi đến bạn một cách minh bạch, rõ ràng.

Để nhận được tư vấn chuyên sâu và bảng báo giá chính xác nhất cho công trình của mình, bạn vui lòng liên hệ trực tiếp đến Hotline của Queen Door.

5. Hướng dẫn lựa chọn và quy trình lắp đặt hệ mặt dựng Semi Unitized phù hợp

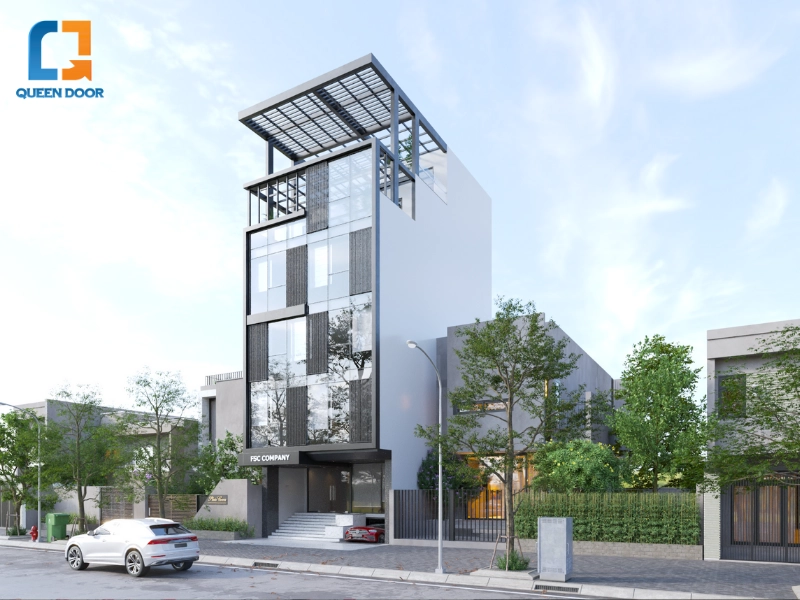

Hướng dẫn lựa chọn và quy trình lắp đặt hệ vách kính Semi-Unitized phù hợp

Để đảm bảo hiệu quả đầu tư và chất lượng bền vững, việc lựa chọn và giám sát quy trình lắp đặt Hệ vách kính Semi-Unitized là tối quan trọng.

5.1. Tiêu chí lựa chọn hệ mặt dựng cho từng loại công trình

• Chiều cao tòa nhà: Với các tòa nhà siêu cao tầng (trên 40 tầng), hệ Unitized thường được ưu tiên vì tốc độ. Tuy nhiên, với các tòa nhà từ 15-40 tầng đây là lựa chọn cân bằng hoàn hảo giữa chi phí và hiệu quả.
• Điều kiện thời tiết: Tại các khu vực ven biển có gió lớn và độ ăn mòn cao, bạn cần lựa chọn hệ nhôm có lớp mạ Anodize dày, phụ kiện inox 304/316 và hệ kính có khả năng chịu áp lực gió cao.
• Ngân sách dự kiến: Xác định rõ ngân sách cho phép Queen Door tư vấn cho bạn những lựa chọn vật liệu (thương hiệu nhôm, loại kính) phù hợp nhất mà vẫn đảm bảo các tiêu chuẩn kỹ thuật cơ bản.

5.2. Quy trình lắp đặt tiêu chuẩn kỹ thuật cao tại công trường

• Đo đạc và định vị: Sử dụng máy toàn đạc và máy laser để xác định vị trí lắp đặt các bản mã với độ chính xác đến từng milimet.
• Lắp đặt khung nhôm chính: Các thanh đố đứng được lắp vào bản mã đã được định vị, căn chỉnh độ thẳng đứng và đồng phẳng tuyệt đối.
• Lắp đặt panel kính: Các tấm panel kính sản xuất tại nhà máy được cẩu lên và lắp vào các ngàm chờ trên thanh đố đứng.
• Hoàn thiện: Bơm keo silicone kết cấu vào các khe nối, lắp đặt các gioăng chống thấm cuối cùng và tiến hành kiểm tra, nghiệm thu toàn bộ bề mặt.

Ví dụ minh họa cho sự chính xác trong quy trình này là việc sử dụng thiết bị laser chuyên dụng để kiểm tra độ phẳng của toàn bộ bề mặt kính sau khi lắp đặt. Bất kỳ sai lệch nào, dù chỉ vài milimet, cũng sẽ được phát hiện và hiệu chỉnh ngay lập tức để đảm bảo bề mặt tường kính hoàn hảo và không gây ứng suất cục bộ lên tấm kính.

6. Queen Door – Đơn vị cung cấp giải pháp hệ mặt dựng Semi Unitized chuyên nghiệp

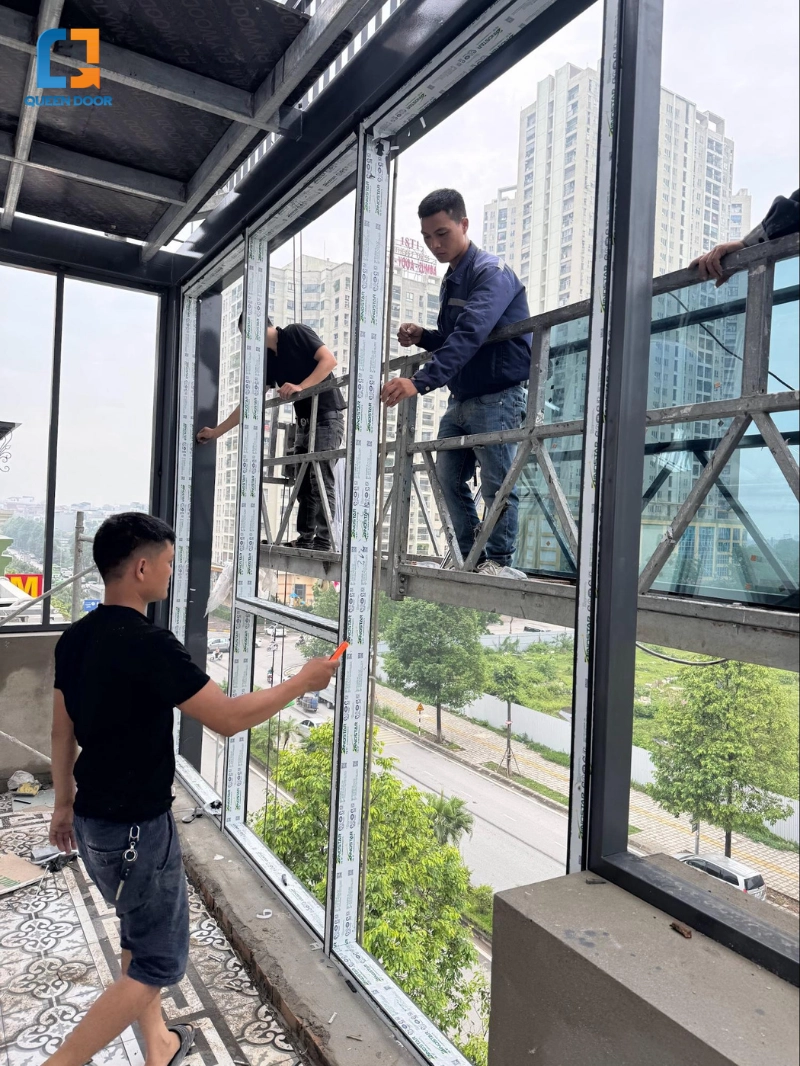

Queen Door – Đơn vị cung cấp giải pháp hệ kính Semi Unitized chuyên nghiệp

Queen Door tự hào là đối tác tin cậy, mang đến các giải pháp hệ mặt dựng Semi Unitized chuyên nghiệp và bền vững cho các chủ đầu tư và nhà thầu xây dựng.

• Năng lực con người: Chúng tôi sở hữu đội ngũ kỹ sư giàu kinh nghiệm và công nhân kỹ thuật lành nghề, đã trực tiếp triển khai thành công nhiều dự án tòa nhà văn phòng, chung cư cao cấp và trung tâm thương mại quy mô lớn.
• Hệ thống sản xuất hiện đại: Nhà máy của Queen Door được trang bị hệ thống máy móc CNC nhập khẩu từ châu Âu, đảm bảo mọi module nhôm kính được gia công với độ chính xác tuyệt đối, tuân thủ nghiêm ngặt các tiêu chuẩn kỹ thuật quốc tế.
• Cam kết vật liệu chính hãng: Chúng tôi cam kết 100% vật liệu sử dụng (nhôm, kính, phụ kiện) đều là hàng chính hãng từ các thương hiệu uy tín, có đầy đủ chứng chỉ xuất xứ (CO) và chứng chỉ chất lượng (CQ).
• Chính sách hậu mãi vượt trội: Mọi công trình do Queen Door thi công đều đi kèm chính sách bảo hành dài hạn và dịch vụ bảo trì định kỳ, mang lại sự an tâm tuyệt đối cho bạn trong suốt quá trình vận hành.
• Tiến độ và sự chuyên nghiệp: Chúng tôi hiểu tầm quan trọng của tiến độ trong xây dựng. Queen Door luôn cam kết hoàn thành công việc đúng hoặc vượt tiến độ đã ký kết trong hợp đồng.

Tóm lại, hệ mặt dựng Semi Unitized là một lựa chọn đầu tư thông minh, mang lại giá trị bền vững về cả công năng, độ an toàn và thẩm mỹ cho kiến trúc hiện đại. Với năng lực và kinh nghiệm đã được khẳng định, Queen Door sẵn sàng trở thành đối tác đáng tin cậy, đồng hành cùng bạn để kiến tạo nên những công trình mang dấu ấn vượt thời gian.

Bạn có thể tham khảo thêm các bài viết về hệ mặt dựng Stick và hệ mặt dựng Unitized của chúng tôi để có cái nhìn toàn diện hơn trước khi đưa ra quyết định cuối cùng.
